AWS1-2-1　VPC

🧱 1. VPC（Virtual Private Cloud）とは？

💡 一言でいうと：

クラウド上に作る、自分専用の仮想ネットワーク空間（≒工場の敷地）

AWSのサービスVPC（Virtual Private Cloud）はAWSでwebサーバやDBサーバを使う際、それらを配置するための仮想空間を構築できるサービスです。AWSを利用すると基本的に使うサービスになります。

🎯 目的：

  • インターネットにそのままさらされないように ネットワークを分離。
  • セキュリティや設計自由度を持たせた「自分だけのLAN（ローカルネットワーク）」を作る。

🏢 例えると：

AWSという大都市の中に、企業Aが土地（VPC）を購入して、自社の社屋や工場を建てるイメージ。

AWS全体（クラウド）→あなた専用のネット空間（VPC）
公共のクラウド空間→自社専用のネットワーク

📦 2. サブネット（Subnet）とは？

💡 一言でいうと：

VPCの中を「部屋ごとに区切る」仕切り（≒工場内の部署エリア）

🎯 目的：

  • 用途別にネットワークを分けて管理しやすくする。
  • セキュリティ・アクセス制御・可用性設計に役立つ。

🗺️ 例えると：

1つの会社の工場の中に、「開発部屋」「営業部屋」「倉庫」など部屋（サブネット）を作って分ける。

VPC（建物）→サブネット（部屋）
自社ネットワーク全体→公開用／非公開用のグループ分け

🔍 実際の構成イメージ（AWSの場合）

VPC: 10.0.0.0/16（自社ネット全体）
├── サブネットA（10.0.1.0/24）：パブリックサブネット（Webサーバー）
├── サブネットB（10.0.2.0/24）：プライベートサブネット（DBサーバー）
  • パブリックサブネット：インターネットゲートウェイ経由で外部と通信可能
  • プライベートサブネット：外部からはアクセスできず、内部処理専用

🛡️ 関連する要素との関係

要素役割
VPC土地（ネットワーク全体）
サブネット区画（ゾーン）
セキュリティグループ各インスタンスに付く「防犯装置」（ファイアウォール）
ルートテーブル「どこに向けて通信するか」の地図（通信経路の設定）
インターネットゲートウェイ外とつなぐための出入口

🧑‍🏫その他説明

✍ まとめ

項目VPCサブネット
単位ネットワーク全体サブネットワークの一部
用途仮想的なネット空間を構築VPC内での役割分担と設計
関係性1つのVPCに複数サブネットを作れる役割（公開／非公開）に分けて使う

VPC設計時のポイント

・CIDRは/16程度の大きめのものを割り当てる
・IPアドレス範囲の重複に気をつける

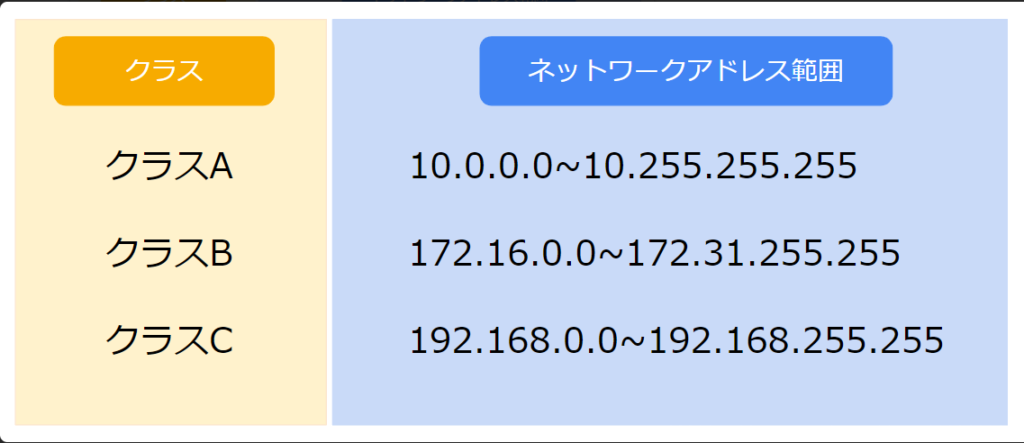

・RFC1918準拠のプライベートIPアドレス範囲から指定する

サブネット設計時のポイント

・/24程度の大きめなものを割り当てる
・役割別でサブネットを作成する
・CIDRブロックのうち、5つのIPアドレスは利用できない

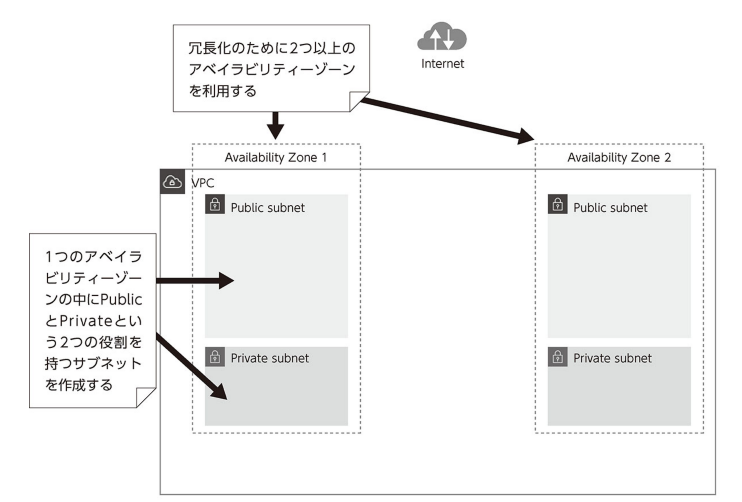

・2つ以上のアベイラビリティゾーン（今後はAZと表記）を利用する

CIDRブロックのうち、5つのIPアドレスは利用できない
＝＞　構成装置のIP指定できない。

各サブネット CIDR ブロックの最初の 4 つの IP アドレスと最後の IP アドレスはAWSにより予約されているため利用できません。

例)CIDR ブロック 10.0.0.0/24 を持つサブネットの場合以下のIPアドレスが予約されます。

IPアドレス用途
10.0.0.0ネットワークアドレス（識別用）
10.0.0.1VPC ルーターのデフォルトゲートウェイ
10.0.0.2AWS が将来使用するために予約（未使用）
10.0.0.3AWS が将来使用するために予約（未使用）
10.0.0.255ブロードキャストアドレス（IPv4標準）

👉 つまり、最初の4つ (0-3) と最後の1つ（255）は予約されており、ユーザーの EC2 インスタンスなどには割り当てできません。

サンプル

VPC（全体）

VPCは最上段のプライベートネットワークになる。例えば、こんな感じに設計する。

環境ごとに個別のネットワークにすべきなので、3環境用意するなら3つVPCを作ろう。こうすると、2オクテット目が環境ごとに0、1、2となって分かりやすい。

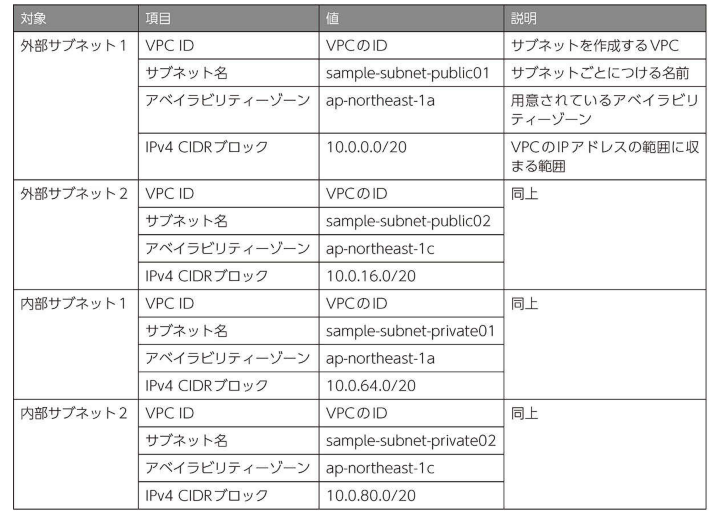

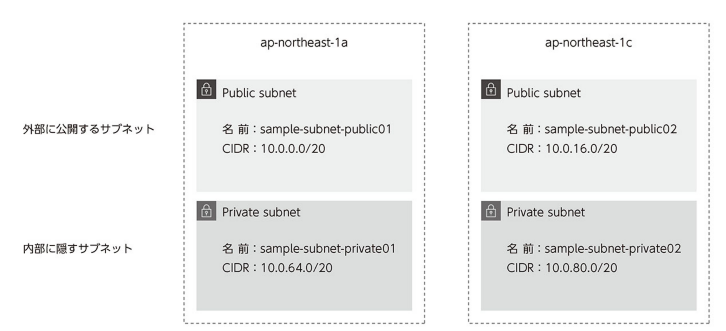

サブネット

VPCの中に作るのがサブネットで、機能毎にサブネットを作るのが理想的。
事業拡大に伴って提供する機能/サービスも増えていくので、サブネット自体の数が増えていく前提で設計する必要がある。

VPCは /16 の範囲で作成したので、まずはこのプライベートネットワークで使える残りの16ビットの使い方を決める。例えばこうだ。

CIDRの/以降の値でどこまでがネットワーク部でどこからかホスト部かが分かれます。
VPCとして10.0.0.0/16 をCIDRブロックと指定して確保たら、サブネットはこの確保したVPCの中に作成するので、10.0.xxx.xxxの範囲内でなければいけません。

サンプル

１０．０．０．０／１６　＝＞
　　　１０．０．１０．０／２４　１０．０．２０．０／２４　とか

１０．１．０．０／１６　＝＞
　　　１０．１．１００．０／２４　１０．１．２００．０／２４　とか

１０．２．０．０／１６　＝＞
　　　１０．２．３０．０／２４　１０．２．６０．０／２４　とか

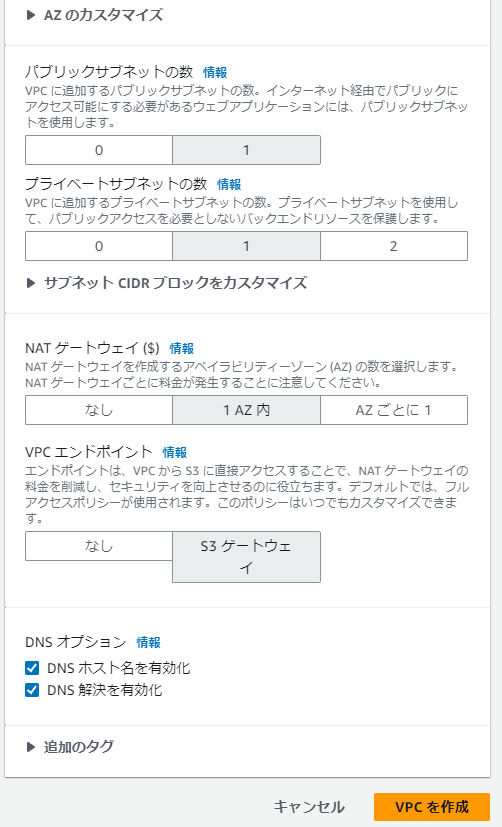

でも、下記のようにおまかせが一番（＾＾）

この部分で、

のアドレス

172.20.0.0
172.18.0.0
172.30.0.0
とか指定する。

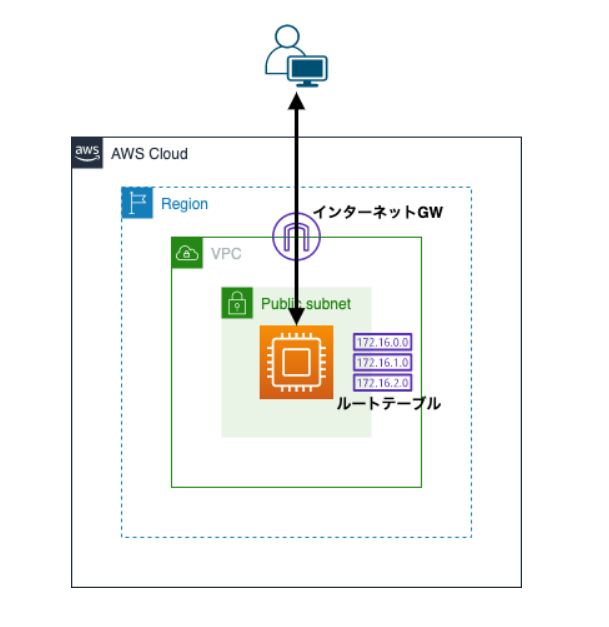

インターネットゲートウェイとは

ルートテーブルとは

　VPCにサブネットを作成し、リソースを作成する場所が用意できました。そして、インターネットゲートウェイとＮＡＴゲートウェイも作成し、リソースがインターネットと通信をするための出入り囗も作ることができました。

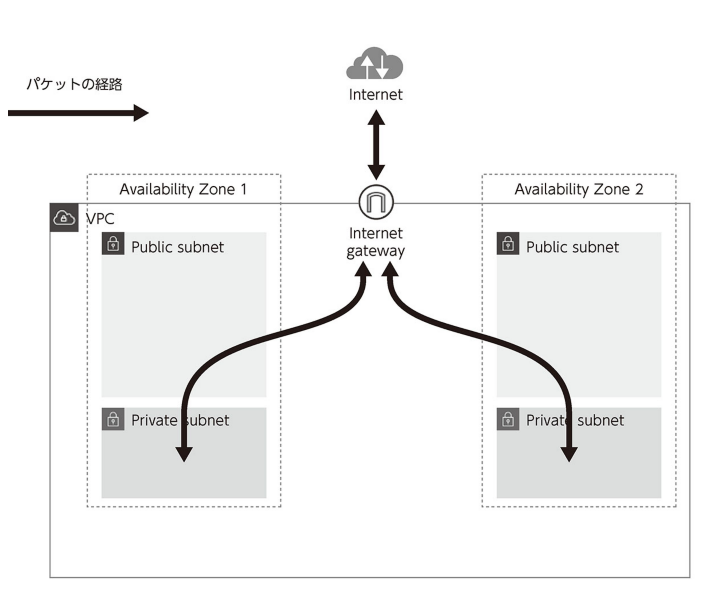

　しかしこのままの状態では、サブネット同士、あるいはサブネットと各ゲートウェイの間には、通信をするための経路（ネットワークllの道のようなもの）がまだできていません。そのため、あるサブネットの中にあるリソースが、サブネット外のリソースにアクセスできません（図4.31）。

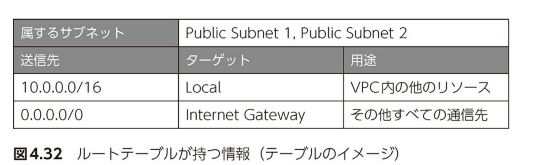

　サブネット間の通信経路を設定するために、ＡＷＳにはルートテーブルという機能があります。ルートテーブルには、「このサーバーに接続するときにはここを経由する」といったルールをテーブルの形式で設定できます（図4.32）。

・送信先：どこに接続するかという情報。送信先は、IPアドレスを指定します。IP　アドレスは特定のものを指定することもできますし、ＣＩＤＲ形式を使って範囲で　指定することもできます。

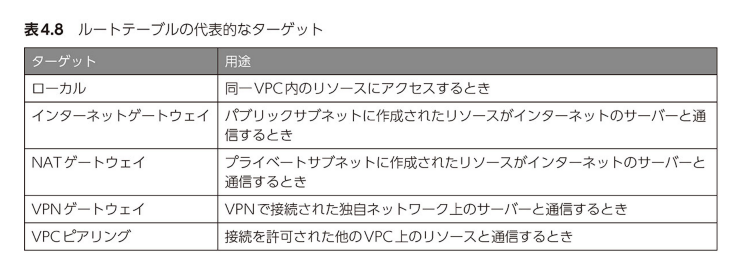

・ターゲット：どこを経由するかという情報。ルートテーブルに指定できるター
　ケットはいくつかあります。よく使われるものを図4.8に示します。

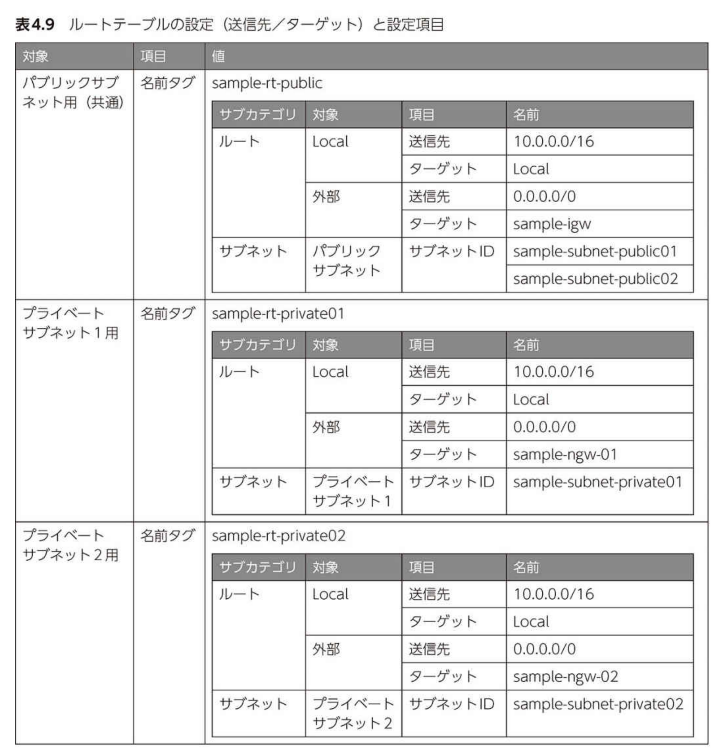

ルートテーブル設定事例

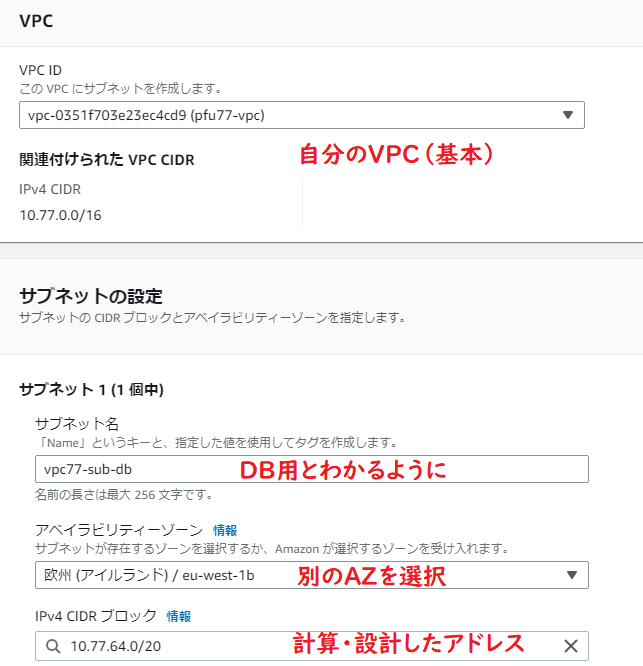

DBは2リージョン、2サブネット使用するので、サブネット追加します。

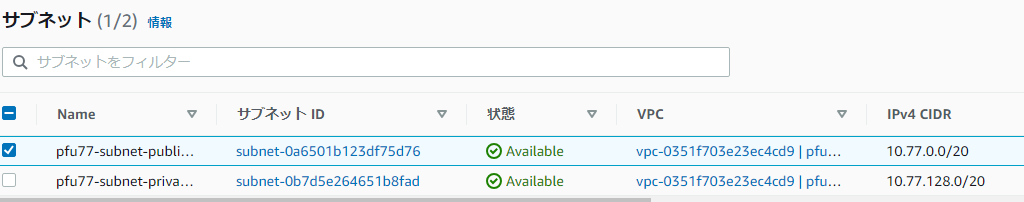

現在のリージョンを確認しておきます。（サブネットひとつの詳細を見てみるなど）
　下記だとeu-west-1a　

プライベートサブネットのアドレスも確認しておきます。

上記だと　「10.77.128.0/20」　なので、追加するDB用サブネットは
10.77.64.0/20　など。

pfu00-subnet-public1  10.55.0.0/20   ap-northeast-1a

pfu00-subnet-private1 10.55.128.0/20 ap-northeast-1a

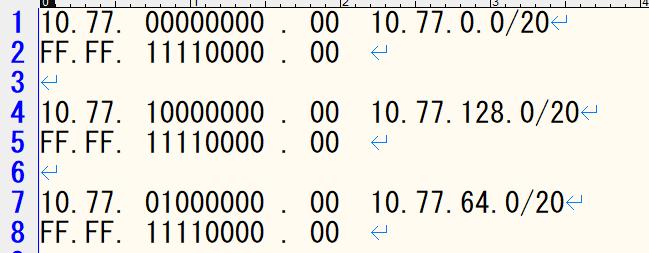

128|0 = 10000000  00000000
sub     11110000  00000000
        ~~~~
        ↑　ここのビットを変更して、
        「違うネットワーク」にする。

 64|0 = 01000000  00000000			ap-northeast-1b とか
sub     11110000  00000000
